螺旋板冷凝器應用廣泛。在中國，中小型合成氨廠的變換熱交換器和合成塔下部的熱交換器已先后用螺旋板換熱器取代管殼式換熱器。燒堿廠的電解液加熱器和濃堿液的冷卻器，采用螺旋板換熱器所用的設備費僅為管殼式換熱器的1/3。此外,這種換熱器用于塔頂冷凝、淬火油冷卻、發煙硫酸冷卻和脂肪酸冷卻等都有良好的效果。這種設備用于蒸汽的冷凝和無相變的對流傳熱效果好，也可用于沸騰傳熱。

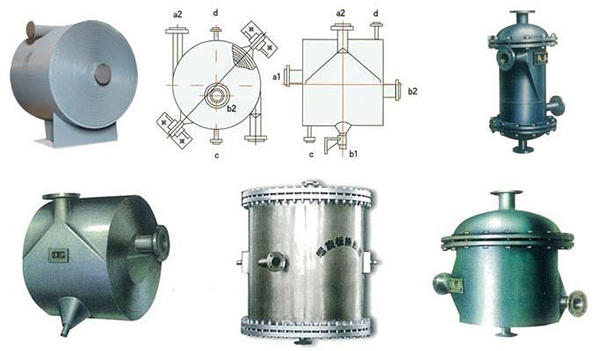

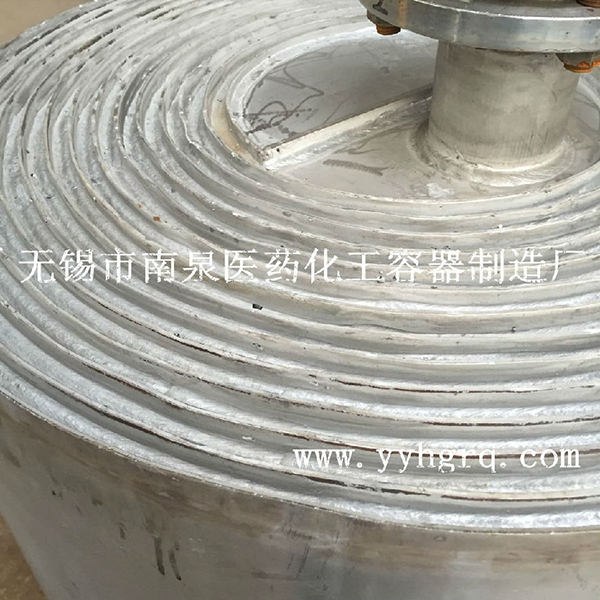

1、本設備由兩張卷制而成，形成了兩個均勻的螺旋通道，兩種傳熱介質可進行全逆流流動，大大增強了換熱效果，即使兩種小溫差介質，也能達到理想的換熱效果。
2、在殼體上的接管采用切向結構，局部阻力小，由于螺旋通道的曲率是均勻的，液體在設備內流動沒有大的轉向，總的阻力小，因而可提高設計流速使之具備較高的傳熱能力。
3、I型不可拆式螺旋板式換熱器螺旋通道的端面采用焊接密封，因而具有較高的密封性。
4、II型可拆式螺旋板換熱器結構原理與不可拆式換熱器基本相同，但其中一個通道可拆開清洗，特別適用有粘性、有沉淀液體的熱交換。
5、III型可拆式螺旋板換熱器結構原理與不可拆式換熱器基本相同，但其兩個通道可拆開清洗，適用范圍較廣。
6、單臺設備不能滿足使用要求時，可以多臺組合使用，但組合時必須符合下列規定：并聯組合、串聯組合、設備和通道間距相同。混合組合：一個通道并聯，一個通道串聯。
不銹耐酸鋼制PN0.6、1.6MPa不可拆式（Ⅰ型）螺旋板換熱器
|
公稱換熱面積㎡
|
通道間距mm
|
計算換熱面積㎡
|
流速1m/ces時處理量m3/h
|
接管公稱直徑dg
|
型號
|
重量
|
|
Ⅰ6B型
|
Ⅰ16B型
|
|
1
|
6
|
1.0
|
3.89
|
40
|
Ⅰ6,Ⅰ16B1-0.2/300-6
|
44
|
50
|
|
2
|
6
|
2.1
|
3.89
|
40
|
Ⅰ6,Ⅰ16B2-0.2/400-6
|
78
|
85
|
|
4
|
6
|
4.4
|
8.2
|
50
|
Ⅰ6,Ⅰ16B4-0.4/400-6
|
131
|
135
|
|
10
|
4.5
|
17.3
|
80
|
Ⅰ6,Ⅰ16B4-0.5/450-10
|
129
|
133
|
|
10
|
4.8
|
13.7
|
70
|
Ⅰ6,Ⅰ16B4-0.4/500-10
|
161
|
205
|
|
8
|
6
|
7.3
|
8.21
|
50
|
Ⅰ6,Ⅰ16B8-0.4/550-6
|
212
|
215
|
|
10
|
7.85
|
17.3
|
80
|
Ⅰ6,Ⅰ16B8-0.5/500-10
|
235
|
273
|
|
10
|
7.3
|
20.90
|
80
|
Ⅰ6,Ⅰ16B8-0.6/600-10
|
237
|
275
|
|
10
|
6
|
11.1
|
8.21
|
50
|
Ⅰ6,Ⅰ16B10-0.4/650-6
|
295
|
355
|
|
10
|
11.5
|
17.3
|
80
|
Ⅰ6,Ⅰ16B10-0.5/600-10
|
315
|
405
|
|
10
|
11.2
|
20.90
|
80
|
Ⅰ6,Ⅰ16B10-0.6/600-10
|
305
|
395
|
|
15
|
6
|
16.9
|
12.54
|
70
|
Ⅰ6,Ⅰ16B15-0.6/760-6
|
415
|
490
|
|
10
|
14.72
|
17.3
|
80
|
Ⅰ6,Ⅰ16B15-0.5/600-10
|
405
|
575
|
|
10
|
15.0
|
28.1
|
80
|
Ⅰ6,Ⅰ16B15-0.8/700-10
|
400
|
570
|
|
14
|
15.6
|
39.3
|
100
|
Ⅰ6,Ⅰ16B15-0.8/800-14
|
505
|
680
|
|
20
|
6
|
21.7
|
8.21
|
50
|
Ⅰ6,Ⅰ16B20-0.4/800-6
|
540
|
710
|
|
10
|
21.0
|
20.90
|
80
|
Ⅰ6,Ⅰ16B20-0.6/800-10
|
555
|
735
|
|
14
|
20.9
|
39.30
|
100
|
Ⅰ6,Ⅰ16B20-0.8/800-14
|
660
|
830
|
|
25
|
10
|
26.6
|
29.90
|
80
|
Ⅰ6,Ⅰ16B25-0.6/900-10
|
610
|
950
|
|
14
|
26.9
|
39.20
|
100
|
Ⅰ6,Ⅰ16B25-0.8/900-14
|
720
|
1060
|
|
30
|
10
|
28.2
|
28.10
|
100
|
Ⅰ6,Ⅰ16B40-0.8/800-14
|
750
|
1180
|
|
14
|
32.2
|
39.20
|
100
|
Ⅰ6,Ⅰ16B40-1.0/1000-14
|
980
|
1370
|
|
40
|
10
|
45.4
|
35.30
|
100
|
Ⅰ6,Ⅰ16B40-1.0/900-10
|
1130
|
1515
|
|
14
|
40.2
|
19.4
|
125
|
Ⅰ6,Ⅰ16B40-1.0/1000-14
|
1200
|
1630
|
|
50
|
10
|
53.9
|
35.36
|
100
|
Ⅰ6,Ⅰ16B50-1.0/1000-14
|
1360
|
1755
|
|
60
|
10
|
61.05
|
35.36
|
100
|
Ⅰ6,Ⅰ16B60-1.0/1100-10
|
1920
|
2112
|
|
14
|
60.08
|
49.40
|
125
|
Ⅰ6,Ⅰ16B60-1.0/1200-14
|
2000
|
2200
|
|
80
|
10
|
81.83
|
35.3
|
100
|
Ⅰ6,Ⅰ16B80-1.0/1200-10
|
2560
|
2816
|
|
14
|
80.9
|
49.40
|
125
|
Ⅰ6,Ⅰ16B80-1.0/1400-14
|
2667
|
1934
|
|
100
|
10
|
101.9
|
35.3
|
100
|
Ⅰ6,Ⅰ16B100-1.0/1300-10
|
3200
|
3520
|
|
14
|
100.06
|
49.40
|
125
|
Ⅰ6,Ⅰ16B100-1.0/1500-14
|
333
|
3666
|
|
120
|
10
|
115.5
|
35.3
|
100
|
Ⅰ6,Ⅰ16B120-1.0/1500-10
|
3870
|
4257
|
|
14
|
119.0
|
49.40
|
125
|
Ⅰ6,Ⅰ16B120-1.0/1700-14
|
4020
|
4422
|
|
130
|
14
|
128.80
|
49.4
|
125
|
Ⅰ6,Ⅰ16B130-1.0/1750-14
|
4241
|
4665
|
|
18
|
129.09
|
63.5
|
150
|
Ⅰ6,Ⅰ16B130-1.0/1967-18
|
4462
|
4908
|
|
150
|
14
|
148.1
|
49.4
|
125
|
Ⅰ6,Ⅰ16B150-1.0/1890-14
|
4702
|
5172
|
|
18
|
148.2
|
63.5
|
150
|
Ⅰ6,Ⅰ16B150-1.0/2010-18
|
4962
|
5458
|
|
